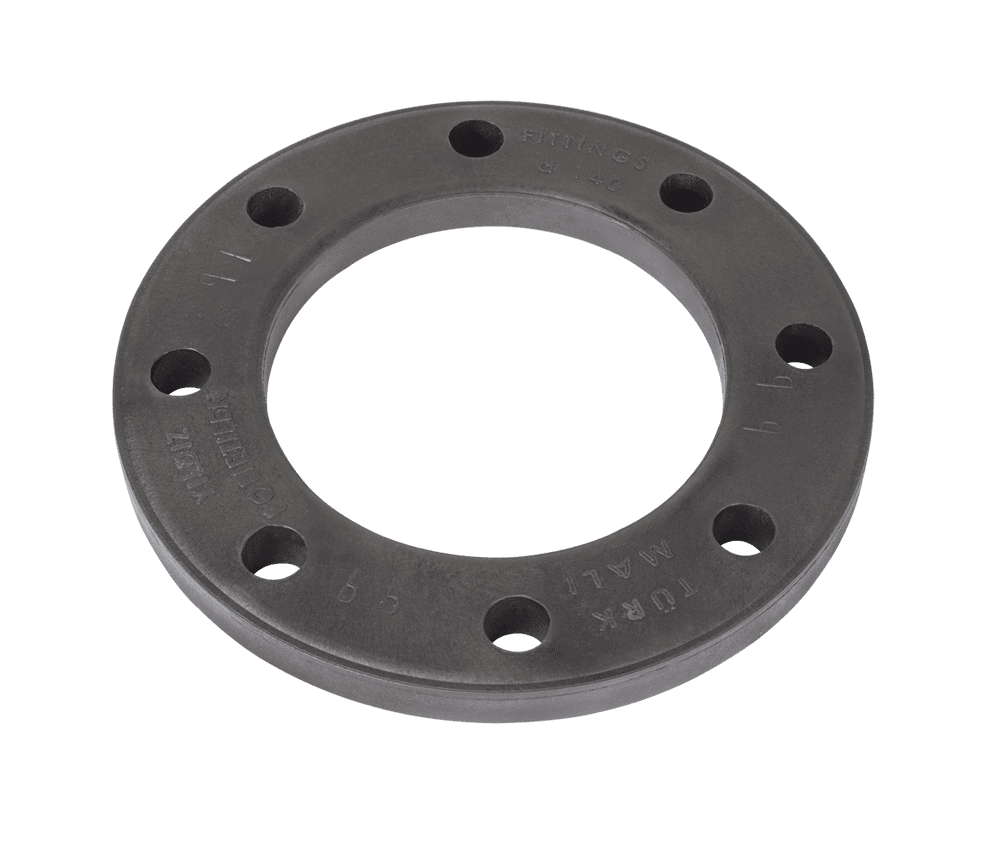

PP Kaplı Çelik Flanş (PN16)

Name: PP Kaplı Çelik Flanş (PN16)
Brand: Fortiweld
SKU: FTW-0088

Karbon çelik gövde + PP kaplama; korozyona dayanıklı PN16 flanş.

Fiyat Teklif alın

Projenize özel fiyatlandırma için teklif alın.

Teklif Al WhatsApp

CE & ISO Sertifikalı Türkiye geneli teslimat 2 yıl garanti

PP Kaplı Çelik Flanş, yüksek dayanımlı karbon çelik gövdenin, dış yüzeyinde polipropilen (PP) kaplama ile birleştirildiği bir bağlantı elemanıdır. Bu yapı, çeliğin mekanik mukavemetini PP’nin kimyasal ve korozyon direnciyle destekler. PN16 basınç sınıfına sahip olması, ürünün basınçlı hatlarda flanşlı bağlantı elemanı olarak kullanılmasına olanak tanır.Ürün, özellikle HDPE ve PP boru sistemlerinde; vana, ekipman ve metal boru bileşenleri arasında güvenli ve sızdırmaz bağlantı oluşturmak için tercih edilir. Kimyasal etkilere ve çevresel korozyona maruz kalabilecek uygulamalarda, metal yüzeyin PP ile korunması servis ömrü açısından avantaj sağlar.

Teknik Uygulama ve Standartlar

PP kaplı çelik flanşlar, endüstriyel borulama sistemlerinde montaj ve bakım kolaylığı sağlayan flanşlı bağlantı çözümüdür. Üretim, DIN 2501, DIN EN 1092-1 ve ISO 7005-1 standartlarına uygun şekilde yapılmaktadır. Uygun conta ve bağlantı elemanlarıyla birlikte, sıvı ve gaz hatlarında sızdırmaz bağlantı oluşturmak üzere kullanılır.

Gövde: Karbon çelik
Dış kaplama: Polipropilen (PP)
Basınç sınıfı: PN16
Kullanım alanı: HDPE / PP boru sistemleri, vana ve ekipman bağlantıları
Standartlar: DIN 2501, DIN EN 1092-1, ISO 7005-1

Uygulama seçimi yapılırken hat basıncı, akışkanın kimyasal özellikleri, sıcaklık ve boru malzemesi uyumu dikkate alınmalıdır. Ürün, uygun sistem tasarımı ve montaj koşulları sağlandığında, uzun ömürlü ve güvenli bir flanşlı bağlantı çözümü sunar.

Teknik Ölçü Tablosu — PN10

d (mm)	DN (mm)	Ürün Kodu	ID (mm)	OD (mm)	PCD (mm)	S (mm)	n (adet)	H (mm)	Vida	Ağırlık (kg)
20	15	9700747000015	28	95	65	14	4	14	M12	0.1
25	20	9700747000020	34	105	75	16	4	14	M12	0.15
32	25	9700747000025	42	115	85	16	4	14	M12	0.41
40	32	9700747000032	51	140	100	16	4	18	M16	0.6
50	40	9700747000040	62	150	110	16	4	18	M16	0.66
63	50	9700747000050	78	165	125	18	4	18	M16	0.89
75	65	9700747000065	92	185	145	18	4	18	M16	1.07
90	80	9700747000080	108	200	160	20	8	18	M16	1.28
110	100	9700747000100	125	220	180	20	8	18	M16	1.37
125	100	9700747000100	135	220	180	20	8	18	M16	1.37
140	125	9700747000125	158	250	210	22	8	18	M16	1.91
160	150	9700747000150	178	285	240	22	8	22	M20	2.57
180	150	9700747000150	188	285	240	22	8	22	M20	2.34
200	200	9700747000200	235	340	295	26	8	22	M20	3.61
225	200	9700747000200	238	340	295	26	8	22	M20	3.61
250	250	9700747000250	288	395	350	29	12	22	M20	4.58
280	250	9700747000250	294	395	350	29	12	22	M20	4.21
315	300	9700747000300	338	445	400	29	12	22	M20	5.08

Teknik Ölçü Tablosu — PN16

d (mm)	DN (mm)	Ürün Kodu	ID (mm)	OD (mm)	PCD (mm)	S (mm)	n (adet)	H (mm)	Vida	Ağırlık (kg)
20	15	9700741000015	28	95	65	14	4	14	M12	0.1
25	20	9700741000020	34	105	75	16	4	14	M12	0.15
32	25	9700741000025	42	115	85	16	4	14	M12	0.41
40	32	9700741000032	51	140	100	16	4	18	M16	0.6
50	40	9700741000040	62	150	110	16	4	18	M16	0.66
63	50	9700741000050	78	165	125	18	4	18	M16	0.89
75	65	9700741000065	92	185	145	18	4	18	M16	1.07
90	80	9700741000080	108	200	160	20	8	18	M16	1.28
110	100	9700741000100	125	220	180	20	8	18	M16	1.37
125	100	9700741000100	135	220	180	20	8	18	M16	1.37
140	125	9700741000125	158	250	210	22	8	18	M16	1.91
160	150	9700741000150	178	285	240	22	8	22	M20	2.57
180	150	9700741000150	188	285	240	22	8	22	M20	2.34
200	200	9700741000200	235	340	295	26	12	22	M20	3.53
225	200	9700741000200	235	340	295	26	12	22	M20	3.53
250	250	9700741000250	288	405	355	29	12	26	M20	4.62
280	250	9700741000250	294	405	355	29	12	26	M20	4.67
315	300	9700741000300	338	460	410	31	12	26	M20	6.35
