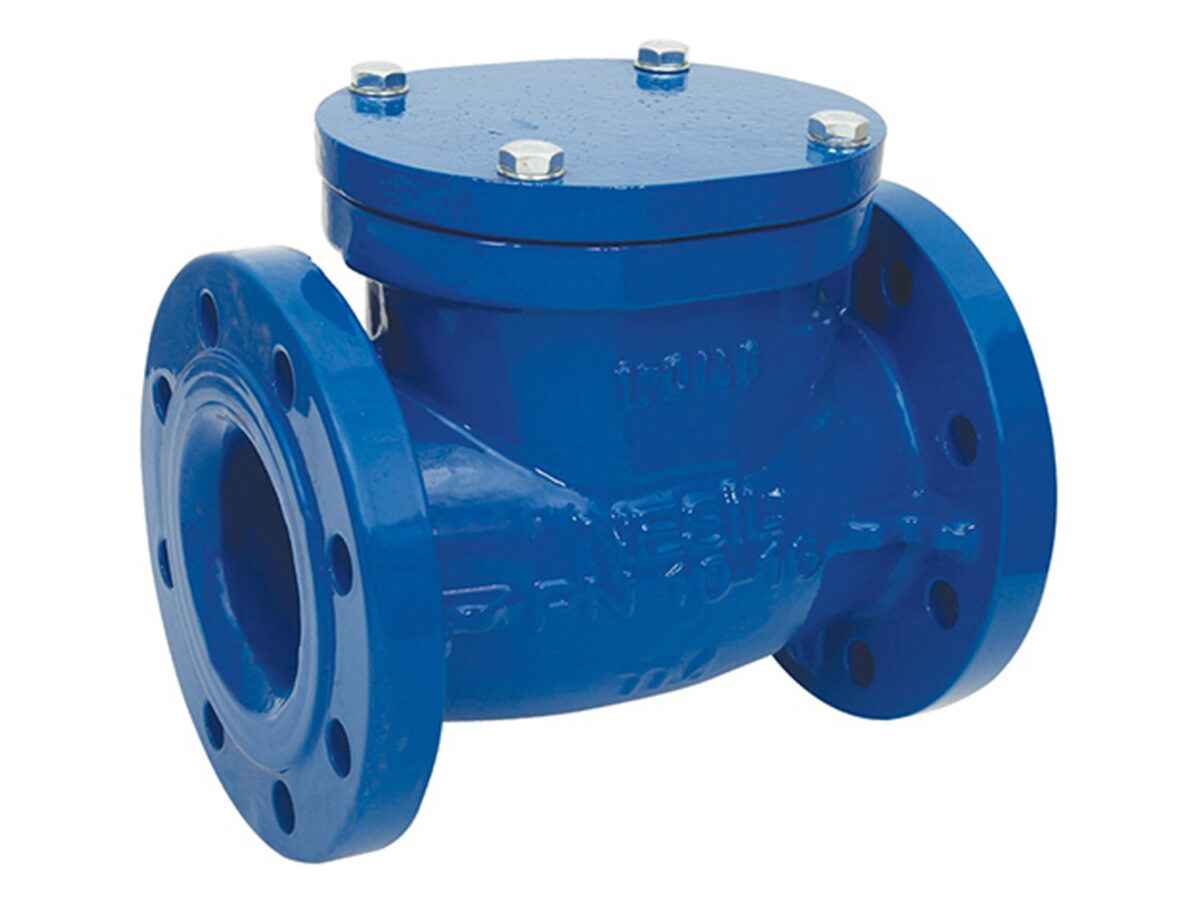

Çalpara Çekvalf Nedir?
Çalpara çekvalf, akışkanın yalnızca tek yönde geçişine izin veren ve geri akışı otomatik olarak engelleyen bir vana tipidir. Sistem içindeki basınç ve debi etkisiyle çalışan bu ürün, pompa hatları, su tesisatları ve çeşitli endüstriyel akışkan uygulamalarında geri akış kaynaklı hasarların önlenmesine yardımcı olur.Yapısında bulunan çalpara (disk) mekanizması, akış yönünde açılır; akış durduğunda veya ters yönde basınç oluştuğunda kapanarak hattı korur. Bu çalışma prensibi, özellikle ekipmanların güvenliğini ve sistem sürekliliğini desteklemek için tercih edilir.Uygulama Alanları
Çalpara çekvalfler; su, proses hatları ve benzeri akışkan sistemlerinde yaygın olarak kullanılır. Kullanım alanı, ürünün malzeme yapısına, bağlantı tipine, basınç sınıfına ve sıcaklık dayanımına göre değişebilir. Bu nedenle seçim yapılırken sistem koşulları dikkate alınmalıdır.Teknik Notlar
- Akış yönü tersine döndüğünde otomatik kapanma sağlar.
- Pompa durduğunda geri akışı sınırlamaya yardımcı olur.
- Hat basıncı, sızdırmazlık ve açma-kapama performansı üzerinde etkilidir.
- Doğru seçim için nominal çap, malzeme ve bağlantı standardı kontrol edilmelidir.
| DN (Anma Çapı) (mm) | D (mm) | k (mm) | d (mm) | f (mm) | C (mm) | Delik Çapı ve Adedi | L (mm) | H (mm) | Ağırlık (Kg) |
|---|---|---|---|---|---|---|---|---|---|
| Ø50 (PN10-16-25) | 165 | 125 | 99 | 3 | 20 | Ø19x4 adet | 200 | 124 | 13 |
| Ø65 (PN10-16-25) | 185 | 145 | 118 | 3 | 20 | Ø19x4 adet | 240 | 153 | 18 |
| Ø80 (PN10-16-25) | 200 | 160 | 132 | 3 | 22 | Ø19x8 adet | 260 | 150 | 23 |
| Ø100 (PN10-16) | 220 | 180 | 156 | 3 | 24 | Ø19x8 adet | 300 | 144 | 27 |
| Ø100 (PN25) | 235 | 190 | 156 | 3 | 28 | Ø23x8 adet | 300 | 144 | 27 |
| Ø125 (PN10-16) | 250 | 210 | 184 | 3 | 26 | Ø19x8 adet | 350 | 165 | 40 |
| Ø125 (PN25) | 270 | 220 | 184 | 3 | 30 | Ø28x8 adet | 350 | 165 | 44 |
| Ø150 (PN10-16) | 285 | 240 | 211 | 3 | 26 | Ø23x8 adet | 400 | 198 | 55 |
| Ø150 (PN25) | 300 | 250 | 211 | 3 | 34 | Ø28x8 adet | 400 | 198 | 60 |
| Ø200 (PN10) | 340 | 295 | 266 | 4 | 26 | Ø23x8 adet | 500 | 227 | 90 |
| Ø200 (PN16) | 340 | 295 | 266 | 4 | 30 | Ø23x12 adet | 500 | 227 | 90 |
| Ø200 (PN25) | 360 | 310 | 274 | 4 | 34 | Ø28x12 adet | 500 | 227 | 99 |
| Ø250 (PN10) | 395 | 350 | 319 | 4 | 28 | Ø23x12 adet | 600 | 240 | 140 |
| Ø250 (PN16) | 405 | 355 | 319 | 4 | 32 | Ø28x12 adet | 600 | 240 | 140 |
| Ø250 (PN25) | 425 | 370 | 330 | 4 | 36 | Ø31x12 adet | 600 | 240 | 154 |
| Ø300 (PN10) | 445 | 400 | 370 | 4 | 28 | Ø23x12 adet | 700 | 245 | 190 |
| Ø300 (PN16) | 460 | 410 | 370 | 4 | 32 | Ø28x12 adet | 700 | 245 | 190 |
| Ø300 (PN25) | 485 | 430 | 389 | 4 | 40 | Ø31x16 adet | 700 | 245 | 209 |
| No | Parça Adı | Malzeme |
|---|---|---|
| 1 | GÖVDE | EN-GJS-400 (GGG40)EN-GJS-500 (GGG50) |
| 2 | KAPAK | EN-GJS-400 (GGG40)EN-GJS-500 (GGG50) |
| 3 | KLAPE | EN-GJS-400-500 (GGG40-50)+ EPDM KAPLI |
| 4 | BURÇ | MS58 |
| 5 | KAPAK CONTASI | EPDM |
| 6 | KAPAK CİVATALARI | 8.8 GALVANİZLİ |
